工业交换机的简单介绍和技术架构剖析

工业交换机，作为工业网络通信的核心枢纽，是专门为工业环境设计的网络交换设备，用于实现工业设备、传感器、控制器等之间的数据传输与通信。与普通商用交换机不同，它具备更强的适应恶劣环境的能力，如高温、低温、潮湿、电磁干扰等，同时在可靠性、稳定性和实时性方面有着更高的标准，以满足工业生产过程中对数据准确、及时传输的严格要求。从技术本质上讲，工业交换机基于以太网技术，遵循IEEE802.3等相关标准，采用存储转发、直通等交换方式，依据数据帧中的目的MAC地址进行数据转发，实现不同设备间的高效互联互通。

一、工业交换机介绍

1、工业交换机的定义与内涵

工业交换机作为工业网络通信的核心枢纽，是专门为工业环境设计的网络交换设备，用于实现工业设备、传感器、控制器等之间的数据传输与通信。与普通商用交换机不同，它具备更强的适应恶劣环境的能力，如高温、低温、潮湿、电磁干扰等，同时在可靠性、稳定性和实时性方面有着更高的标准，以满足工业生产过程中对数据准确、及时传输的严格要求。从技术本质上讲，工业交换机基于以太网技术，遵循IEEE802.3等相关标准，采用存储转发、直通等交换方式，依据数据帧中的目的MAC地址进行数据转发，从而实现不同设备间的高效互联互通。

2、工业交换机在工业网络体系中的关键地位

在工业网络架构中，工业交换机处于连接层，是实现设备层、控制层、管理层之间数据交互的桥梁。在设备层，它连接着各类现场设备，如传感器、执行器、PLC等，实时采集设备运行数据并上传至控制层；在控制层，工业交换机保障控制器（如工业计算机、DCS系统等）之间以及控制器与设备层之间的高速、稳定通信，确保控制指令能够及时准确下达；在管理层，它将生产数据传输至企业管理系统，为企业决策提供数据支持，实现生产过程的可视化、智能化管理。例如，在智能制造车间，工业交换机连接着生产线上的机器人、数控机床、AGV小车等设备，使整个生产流程形成一个有机的整体，协同作业，高效运行。

3、工业交换机的分类方式与类别

工业交换机可依据多种标准进行分类。

按端口类型，可分为以太网电口交换机、以太网光口交换机以及光电混合口交换机。以太网电口交换机通过RJ45接口传输电信号，成本较低，适用于短距离通信场景，如工厂内部设备间的连接；以太网光口交换机采用光纤接口，以光信号传输数据，具有传输距离远、抗干扰能力强的优势，常用于长距离传输或对电磁环境敏感的区域，如变电站内设备与监控中心的连接；光电混合口交换机则兼具电口和光口，可根据实际需求灵活配置，满足复杂网络环境的多样化连接需求。

按网络层功能，可分为二层交换机和三层交换机。二层交换机基于数据链路层的MAC地址进行数据转发，主要用于构建局域网，实现设备间的快速通信，适用于对网络功能要求相对简单的工业场景；三层交换机除具备二层交换功能外，还支持网络层的IP路由功能，可实现不同子网之间的通信，能够构建更为复杂、大规模的工业网络，如跨厂区的工业网络互联。按防护等级，常见的有IP30、IP40、IP67等级别。IP30防护等级的交换机可防止直径大于2.5mm的物体侵入，适用于室内较为清洁的工业环境；IP40防护等级能防止直径大于1.0mm的物体侵入，防护性能稍强；IP67防护等级的交换机具备防尘、防水功能，可在水下一定深度短时间工作，适用于户外、潮湿或多尘等恶劣工业环境，如矿山、港口等场景。

二、工业交换机技术架构的简单剖析

1、工业交换机的硬件架构组成与功能解析

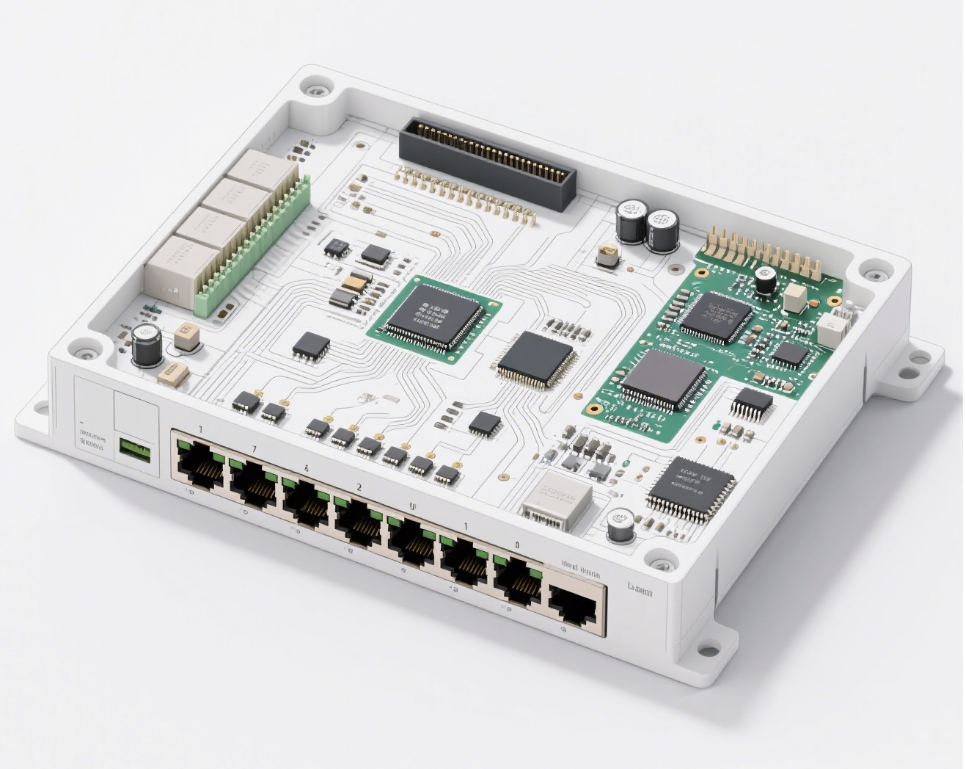

工业交换机的硬件主要由交换芯片、CPU、内存、PHY芯片、电源模块、接口模块以及外壳等部分构成。交换芯片是交换机的核心部件，负责数据帧的转发和处理，其性能直接决定了交换机的数据交换能力和转发速度。不同型号的交换芯片在端口数量、交换容量、包转发率等方面存在差异，以满足不同规模和应用场景的需求。例如，一些高端交换芯片可支持数十个千兆端口，具备高达数Tbps的交换容量。CPU用于交换机的系统控制和管理，运行交换机的操作系统和各种管理软件，实现对端口状态、网络协议、数据流量等的监控与管理。内存则用于存储交换机运行过程中的配置信息、数据缓存以及操作系统和应用程序代码等。PHY芯片负责实现物理层的信号转换和传输，将交换芯片处理后的数字信号转换为适合在网线或光纤等物理介质上传输的信号形式。电源模块为交换机提供稳定的电力供应，考虑到工业环境的复杂性，工业交换机的电源模块通常具备宽电压输入范围、过压过流保护、冗余电源等功能，以确保在不同电源条件下交换机的可靠运行。接口模块包含各种类型的端口，如以太网电口、光口等，用于连接不同的工业设备，实现数据的输入与输出。外壳采用坚固耐用的材质，具备良好的防护性能，可有效抵御工业环境中的机械冲击、振动、灰尘、水汽等，保护内部电子元件的正常工作。

 2、工业交换机的软件系统架构与核心功能模块

工业交换机的软件系统主要包括操作系统、协议栈、管理软件等部分。操作系统是交换机软件的基础，负责管理硬件资源、调度任务、提供基本的系统服务等。常见的工业交换机操作系统有VxWorks、Linux等，这些操作系统具有实时性强、稳定性高、可裁剪等特点，能够适应工业环境的特殊需求。协议栈是实现各种网络协议的软件模块，工业交换机支持多种网络协议，如TCP/IP协议簇（包括IP、TCP、UDP等）、工业以太网协议（如Profinet、EtherNet/IP、ModbusTCP等）、生成树协议（STP、RSTP等）、链路聚合协议（LACP）等。TCP/IP协议簇是实现工业网络与外部网络互联互通的基础，工业以太网协议则针对工业应用场景进行了优化，确保工业数据的实时、可靠传输。生成树协议用于构建冗余网络，防止网络环路的产生，当网络出现故障时能够自动切换到备用链路，保障网络的连续性。链路聚合协议可将多个物理链路捆绑成一个逻辑链路，增加链路带宽，同时实现链路的冗余备份。管理软件为用户提供了对交换机进行配置、监控和管理的界面，用户可通过Web界面、命令行界面（CLI）、简单网络管理协议（SNMP）等方式对交换机进行操作。Web界面操作直观、便捷，用户可通过浏览器登录交换机，进行端口配置、VLAN设置、QoS策略制定等操作。CLI适用于专业的网络工程师，可进行复杂、精细的配置。SNMP则可实现对交换机的远程集中管理，通过网络管理系统（NMS）对多个交换机进行统一监控和管理，实时获取交换机的运行状态、性能指标等信息，并在出现故障时及时发出警报。

3、工业交换机的关键技术特性与优势呈现

3.1高可靠性技术

工业交换机采用多种技术来保障高可靠性。冗余电源设计是常见的手段之一，通过配备两个或多个独立的电源模块，当一个电源出现故障时，另一个电源可立即接管供电，确保交换机的持续运行。例如，在电力系统的变电站中，工业交换机的冗余电源可防止因电源故障导致的数据通信中断，保障电力监控系统的稳定运行。链路冗余技术也是关键，如采用生成树协议（STP）及其改进版本快速生成树协议（RSTP），可在网络中构建冗余链路。当主链路出现故障时，备用链路能在极短时间内（通常在几十毫秒到几秒之间）切换为活动状态，确保数据传输不中断。此外，工业交换机还支持端口聚合技术，将多个物理端口捆绑成一个逻辑端口，不仅增加了链路带宽，还提供了链路冗余功能，当其中一个物理链路故障时，数据可自动切换到其他正常链路传输。在一些对可靠性要求极高的工业场景，如航空航天制造车间，链路冗余和端口聚合技术的结合使用，可确保生产过程中设备间通信的万无一失。

3.2实时性保障技术

为满足工业应用对实时性的严格要求，工业交换机采用了一系列技术。在数据转发机制方面，采用快速转发技术，如直通转发方式，交换机在接收到数据帧的目的MAC地址后，立即开始转发数据，无需等待整个数据帧接收完毕，大大减少了转发延迟。同时，支持QoS（QualityofService）技术，可对不同类型的数据流量进行分类和优先级标记，确保关键数据（如工业控制指令）优先转发，保证其传输的实时性。例如，在自动化生产线中，工业交换机通过QoS技术，优先处理控制设备发送的控制指令，确保生产设备能够及时响应，避免因数据延迟导致的生产停滞。此外，时间敏感网络（TSN）技术作为新一代工业以太网技术，为工业交换机带来了更高的实时性保障。TSN技术通过精确的时钟同步机制，实现网络中设备间的纳秒级时间同步，同时采用流量整形、预留带宽等技术，确保数据在网络中的确定性传输，满足如运动控制、机器视觉等对实时性要求极高的工业应用场景。

3.3环境适应性技术

工业环境复杂多变，工业交换机必须具备出色的环境适应能力。在温度适应方面，工业交换机通常支持宽温工作范围，如-40℃至75℃甚至更宽的温度区间，可在严寒的户外环境或高温的工业窑炉附近等恶劣温度条件下正常工作。例如，在石油天然气开采的野外作业环境中，工业交换机需承受极端的温度变化，其宽温设计确保了在不同季节、不同时段都能稳定运行。在抗电磁干扰方面，工业交换机采用特殊的电路设计和屏蔽技术，增强对电磁干扰的抵御能力。工业现场存在大量的电磁干扰源，如电机、变频器等，工业交换机通过良好的电磁兼容性设计，可有效避免电磁干扰对数据传输的影响，保障通信的稳定性。在防尘防水方面，具备高防护等级的工业交换机，如IP67等级，其外壳采用密封设计，可有效防止灰尘和水的侵入，适用于多尘的矿山、潮湿的化工车间以及需要经常冲洗的食品加工车间等环境。
