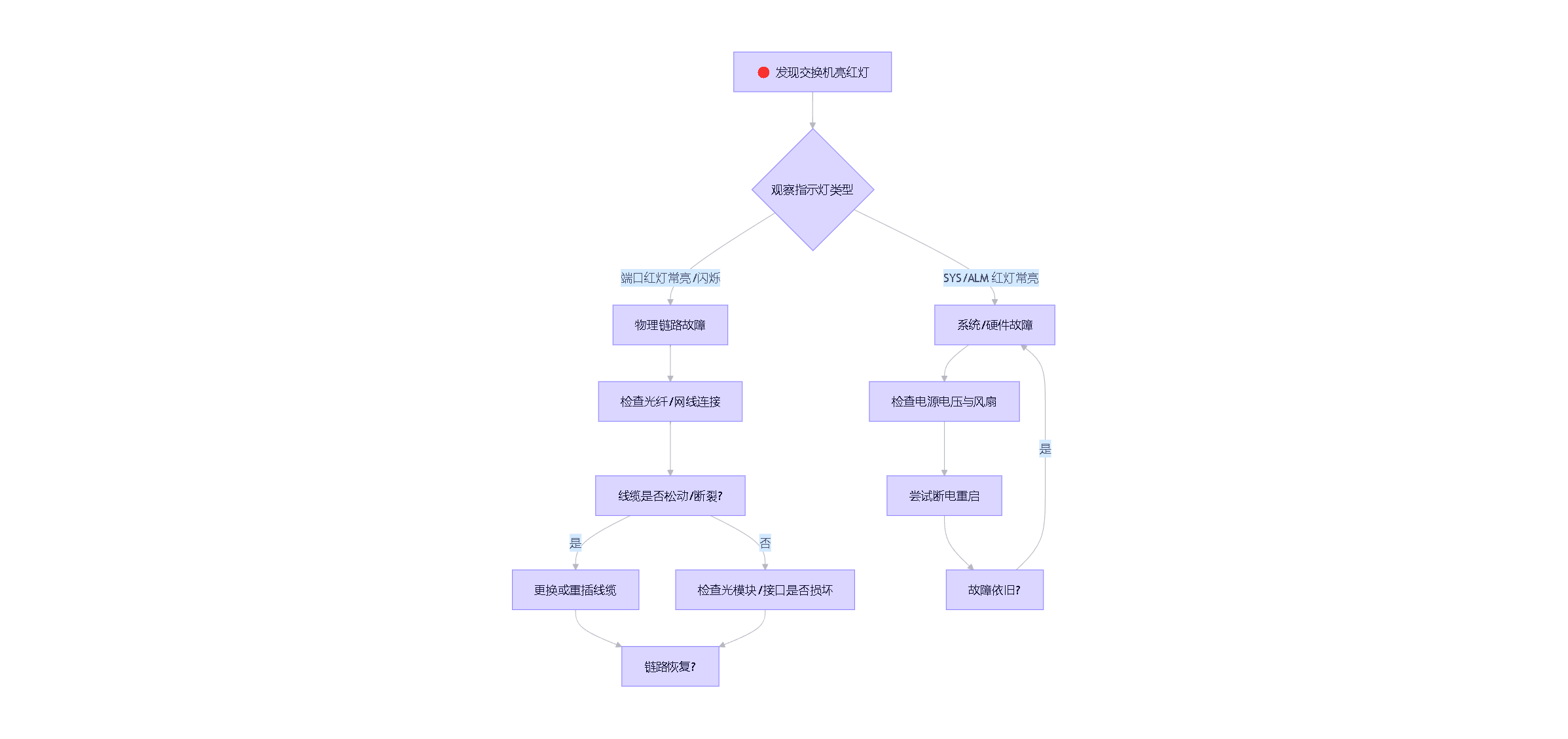

环网交换机红灯告警诊断流程图

环网交换机的红灯一般意味着设备或者网络链路出现了问题，得马上去进行排查，不然的话监控画面就无法正常显示。红灯有可能是因为硬件存在故障、链路出现中断、电源存在问题或者环网协议不正常所导致的。

一、常见原因与排查步骤

指示灯类型定位

SYS/ALM 红灯常亮：系统级故障（如主控板、电源模块异常）。

端口红灯一直亮：对应端口链路中断或者设备没有连接。

WLK/LLK 红灯：广域网或局域网链路中断。

红灯闪烁：可能存在数据传输方面的冲突、环路过载或者设备出现告警情况。

快速自助排查‌

✅ 重启设备：断电5分钟后重新上电，观察指示灯是否转为绿色闪烁。

✅ ‌检查光纤与网线：确认连接牢固，无弯折、压损，尤其注意室外线路是否被施工破坏。

✅ 确认供电是否稳定：运用万用表去检测交换机电源输入是否处于正常状态，防止由于电压不稳而导致设备出现异常状况。

✅ ‌查看环网协议状态‌：若使用ERPS/MSTP等环网协议，红灯可能表示环网未收敛或存在双主冲突，需登录管理界面查看日志。

专业处理建议‌

倘若上述办法都未能奏效，那就去联络运营商或者设备的生产厂家去进行报修，由专业的人员去检测光模块、背板或者主控单元。

景区当中的监控系统多数是采用工业级别的进行部署的，所以首先需要去检查防雷模块以及UPS电源是否处于正常的工作状态。
