智慧矿山解决方案

智慧矿山建设依托物联网、大数据、人工智能等前沿技术，实现矿山生产、安全、管理等全流程智能化。其中，可靠的数据传输是基础，交换机等传输产品犹如矿山的 “神经脉络”，负责各类数据的高速、稳定交互，支撑着智慧矿山复杂系统的高效运转。

一、智慧矿山对传输产品的需求

高带宽：智慧矿山涉及大量高清视频监控、实时设备状态监测数据以及海量地质数据传输。例如，井下高清摄像头每秒产生数 MB 数据，自动化综采设备运行参数需实时回传，这都要求交换机具备万兆甚至更高带宽，保障数据无阻塞传输。

低时延：在远程控制采煤机、无人矿车等应用场景中，毫秒级时延至关重要。稍有延迟，可能导致设备操作失误，引发安全事故或生产效率降低，所以传输产品需优化转发机制，降低数据传输时延。

高可靠性：矿山环境恶劣，高温、高湿、粉尘及电磁干扰严重，交换机等设备必须具备工业级防护能力，如 IP67 防水防尘、宽温工作（-40℃~85℃），且支持冗余电源、链路冗余等功能，确保在极端环境下稳定运行。

灵活组网能力：矿山井下巷道错综复杂，地面矿区范围广阔，传输网络需适配星型、环型、链式等多种拓扑结构，满足不同区域、不同业务的组网需求，同时便于后期扩展与升级。

防爆安全：井下存在瓦斯等易燃易爆气体，用于井下的交换机等传输产品必须具备严格的防爆认证，如 Ex d I Mb 防爆等级，从硬件设计到外壳材质，全方位保障设备在危险环境下的使用安全。

二、交换机等传输产品在智慧矿山的应用场景

生产设备监控与控制：在综采工作面，通过工业以太网交换机连接采煤机、刮板输送机、液压支架等设备，将设备运行状态（如电机温度、转速、设备故障信号）实时上传至地面控制中心，同时把控制指令快速下达至设备执行机构，实现自动化开采。例如，神东煤炭集团部分矿井利用万兆工业交换机构建井下生产设备网络，生产效率提升 30% 以上。

人员与设备定位：借助 UWB（超宽带）定位技术，井下人员与设备携带定位标签，定位基站通过本安型交换机将采集到的位置数据传输至定位服务器。该网络需保证数据实时性，以便在紧急情况下快速确定人员与设备位置。像山东能源集团某矿采用本安交换机组成的定位网络，人员定位精度可达 10 厘米。

安全监测系统：瓦斯、一氧化碳、粉尘浓度传感器，以及顶板压力、水位传感器等安全监测设备，通过交换机将数据汇聚上传。一旦数据异常，系统立即报警。例如，淮南矿业集团利用防爆交换机搭建安全监测网络，有效降低了安全事故发生率。

视频监控系统：井下各巷道、工作面及地面关键区域部署的高清摄像头，采集的视频数据经交换机传输至监控中心。支持 PoE（以太网供电）功能的交换机可同时为摄像头供电与传输数据，简化布线。如陕西煤业部分矿井的视频监控网络，基于 PoE 交换机实现了高清视频的流畅传输与实时监控。

5G 通信承载：随着 5G 在矿山的应用，5G 基站需通过核心网交换机连接至矿山数据中心。支持 TSN（时间敏感网络）的交换机可保障 5G 通信的低时延、高可靠需求，为无人矿车、远程操控等应用提供有力支撑。例如，中国移动与阳泉煤业合作建设的 5G 智慧矿山，采用支持 TSN 的万兆交换机承载 5G 网络。

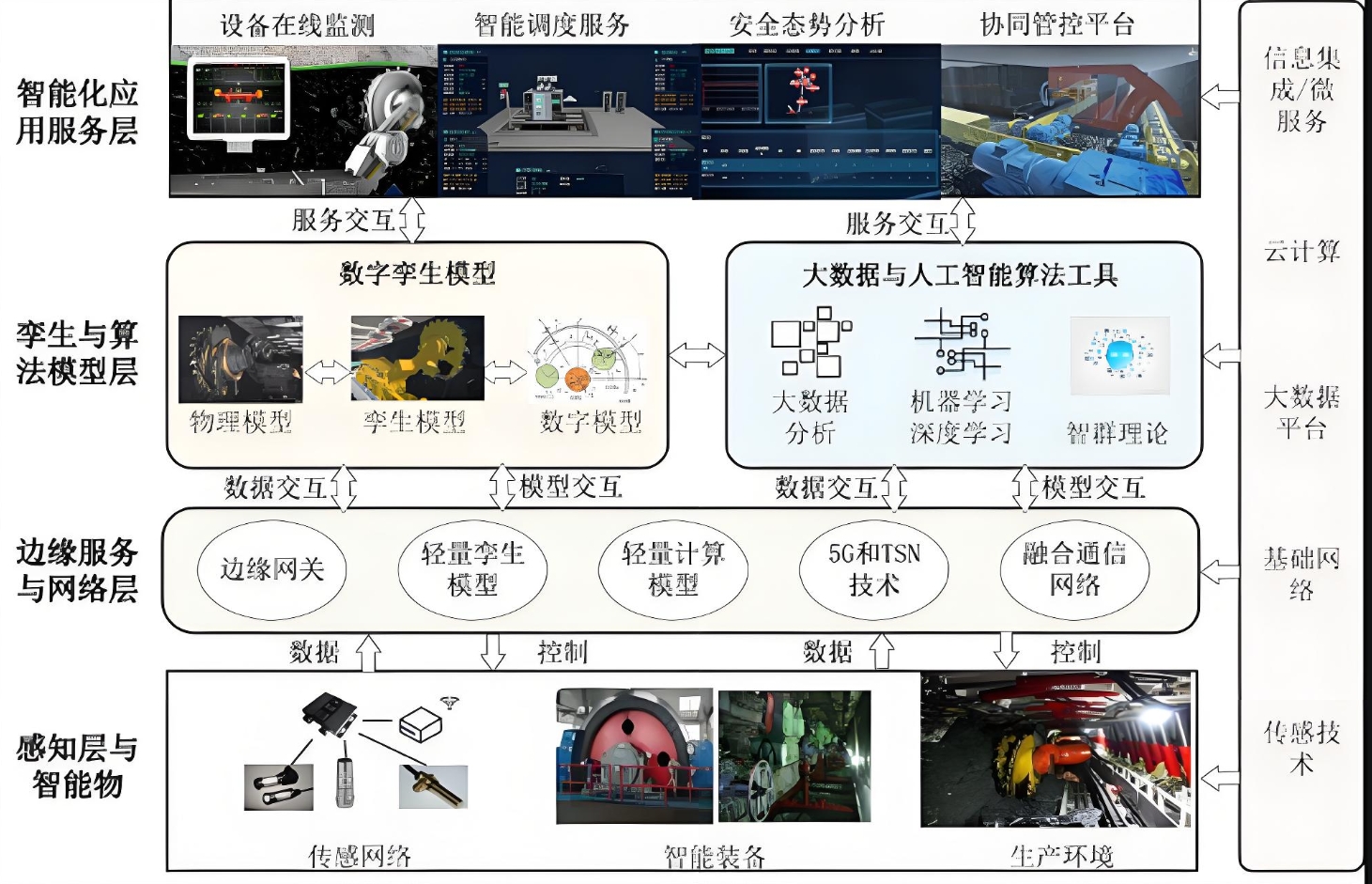

四、智慧矿山传输解决方案架构

感知层：部署各类传感器、摄像头、定位基站及生产设备，负责数据采集，并通过工业级网线、光纤等介质连接至接入层交换机。

接入层：采用本安型工业以太网交换机，具备丰富的电口与光口，适应不同设备接入需求。支持 PoE 功能的交换机为前端设备供电，同时进行初步数据汇聚与处理，如 VLAN（虚拟局域网）划分，保障数据传输安全。

汇聚层：选用高性能全千兆或万兆工业交换机，具备强大的数据交换能力与路由功能。将多个接入层交换机的数据进一步汇聚，并通过冗余链路连接至核心层，保障网络可靠性。同时，可在汇聚层部署防火墙等安全设备，强化网络安全防护。

核心层：采用万兆核心交换机，作为整个矿山网络的核心枢纽，负责高速数据交换与处理。连接至矿山数据中心服务器、存储设备，以及与地面办公网络、上级管理部门网络进行数据交互。核心交换机需具备冗余引擎、电源模块，确保核心网络稳定运行。

五、关键传输产品介绍

万兆工业以太网交换机：支持万兆速率端口，具备强大的背板带宽与包转发率，满足大量数据高速交换需求。支持多种冗余技术，如环网冗余（MRP、RRPP 等），网络自愈时间小于 20ms，保障网络可靠性。具备丰富的管理功能，如 SNMP（简单网络管理协议），便于远程监控与管理。适用于核心层与汇聚层网络构建。

本安型工业交换机：满足煤矿井下防爆安全标准，采用特殊防爆设计与材质。支持多种网络协议，适应井下复杂网络环境。具备宽温工作、防尘防水、抗电磁干扰等工业级特性，保障在恶劣环境下稳定运行。广泛应用于井下接入层与汇聚层网络。

PoE 工业交换机：不仅能传输数据，还能通过以太网线缆为前端设备（如摄像头、AP）供电，简化布线，降低施工成本与维护难度。支持 PoE+、PoE++ 标准，可提供更高功率输出。具备端口防雷、过流保护等功能，保障设备安全。常用于视频监控、无线覆盖等场景的接入层网络。

支持 TSN 的交换机：具备时间敏感网络特性，可实现纳秒级精准同步与动态带宽分配。为 5G 通信、实时控制等对时延敏感的应用提供超低时延（<10μs）、零抖动的通信保障。支持多种 TSN 协议，如 IEEE 802.1Qbv、IEEE 802.1AS 等。适用于 5G 承载网络及对实时性要求极高的生产控制网络。

六、方案优势

高效稳定传输：高带宽交换机搭配冗余链路与可靠的网络协议，保障数据传输高效、稳定，大幅减少数据丢包与延迟，提升矿山生产效率与安全性。

适应恶劣环境：工业级与防爆设计的传输产品，可在高温、高湿、粉尘、易燃易爆等恶劣矿山环境中稳定运行，降低设备故障率，减少维护成本。

灵活组网与扩展：支持多种拓扑结构的交换机，便于根据矿山实际布局灵活组网。同时，产品具备良好扩展性，可轻松添加端口、升级模块，满足矿山后期发展需求。

智能管理运维：具备丰富管理功能的交换机，可通过网络管理软件实现远程监控、故障诊断、配置管理等功能，提高运维效率，降低运维难度。

安全可靠通信：通过 VLAN 划分、访问控制列表（ACL）、防火墙等安全机制，保障矿山网络通信安全，防止数据泄露与非法入侵，确保矿山生产安全有序进行。

交换机等传输产品是智慧矿山建设的关键基础设施，其性能优劣直接影响智慧矿山的运行效果。通过构建合理的传输网络架构，选用适配的传输产品，并注重实施与运维管理，能够为智慧矿山提供高效、稳定、安全的数据传输通道，有力推动矿山行业向数字化、智能化、绿色化高质量发展，提升矿山企业的核心竞争力与可持续发展能力。
