智慧能源-光伏储能系统

近年来，随着全球对环保和气候变化问题的关注不断加强，新能源产业得到了快速发展。根据国际可再生能源署（IRENA）的统计数据，2023年全球可再生能源新增装机容量预计将激增至440 GW，同比增加107 GW，这是有史以来新增容量的最大增幅。其中太阳能光伏发电将占今年可再生能源发电量增长的三分之二。

但光伏发电受限于天气条件以及不同地理位置下的太阳辐射强度、日照时长、云层覆盖等因素的影响，发电量很难预测。而储能系统可以将光伏发电的多余能量储存起来，在光伏发电不足或停电等情况下释放，有效提高了光伏供电的可靠性。为了推动储能技术的发展和应用，中国政府加大了政策支持力度，储能市场也在不断扩大，在未来将有更广阔的应用前景。

通信系统概述：

在储能系统中，通信设备扮演着至关重要的角色。通过合理选择和配置通信设备，可以确保储能系统的稳定运行和高效管理。其中光伏环网和储能环网采用工业以太网交换机组成的冗余环网，自愈时间少于20ms，能有效防止某个节点故障造成的网络瘫痪。主交换机采用三层万兆高吞吐的工业以太网交换机最大可支持48个10/100/1000M电口，8个万兆SFP+扩展槽，接口丰富灵活，可根据储能项目大小选择千兆或万兆带宽，使系统兼容性更强，大大方便了以后系统的升级扩展。在负荷端可采用导轨式工业交换机+5G+WIFI6工业无线路由器。监控运营中心可通过实现远程监控、云端数据管理、故障排查等功能，5G+WIFI6满足用户端对于高速、高效、高覆盖率的需求，具有更大的带宽、更快的传输速度、更低的延迟、更高的可靠性等特点。

光伏储能系统组成

光伏储能系统主要由蓄电池组、电池管理系统（BMS）、监控系统（SCADA）、能量管理系统（EMS）、通信系统等组成。

1. 蓄电池组：储能系统的核心，由多节蓄电池组串联组成的电源，用于电能的充放和存储。

2. 电池管理系统（BMS）：负责监控电池组的状态，对电池进行充放电控制，实时采集电池组的运行数据，对电池的电压、电流、温度等参数进行监测和控制，并根据电池的状态对电池进行维护和管理。

3.监控系统（SCADA）：负责对储能系统的运行状态进行实时监控和管理。SCADA可以实时采集储能系统的运行数据，并通过通信系统将数据发送给相关人员进行监控和管理，以确保储能系统的安全和稳定运行。

4.能量管理系统（EMS）：负责整个储能系统的能量管理，能够监控、控制和优化能源系统的运行，包括能量调度、能量监控、故障诊断、能量分析等，为储能设施提供高效稳定的能源管理。

5.通信系统：负责实现储能系统中各子系统不同设备之间数据的实时传输。可实现整个系统的远程监控、智能控制、信息交互和安全防护等功能，提高了储能系统的运行效率和安全性，为储能系统的稳定运行提供有力保障。

方案特点：

1. 全部采用工业级交换机和5G路由器，低功耗设计，主交换机采用万兆组网不仅可以保证传输带宽，还方便以后升级扩展系统。

2. 5G+WIFI6工业路由器可以同时支持更多的设备连接无线网络，从而提高网络速度。

3. 支持ERPS环网协议，自愈时间<20ms，有效防止单点故障造成的网络瘫痪，保障系统的高可靠性运行。

4. 强大的网管功能，支持VLAN、MQTT接入协议、端口管理、优先级设置、广播风暴抑制等功能。

5. 符合国际标准，支持IEC61850规约，支持SNMP v1/v2公有管理协议。

6. 宽温设计，支持-40℃～+75℃下工作，工业4级电磁兼容性设计，适合极度恶劣环境下使用。

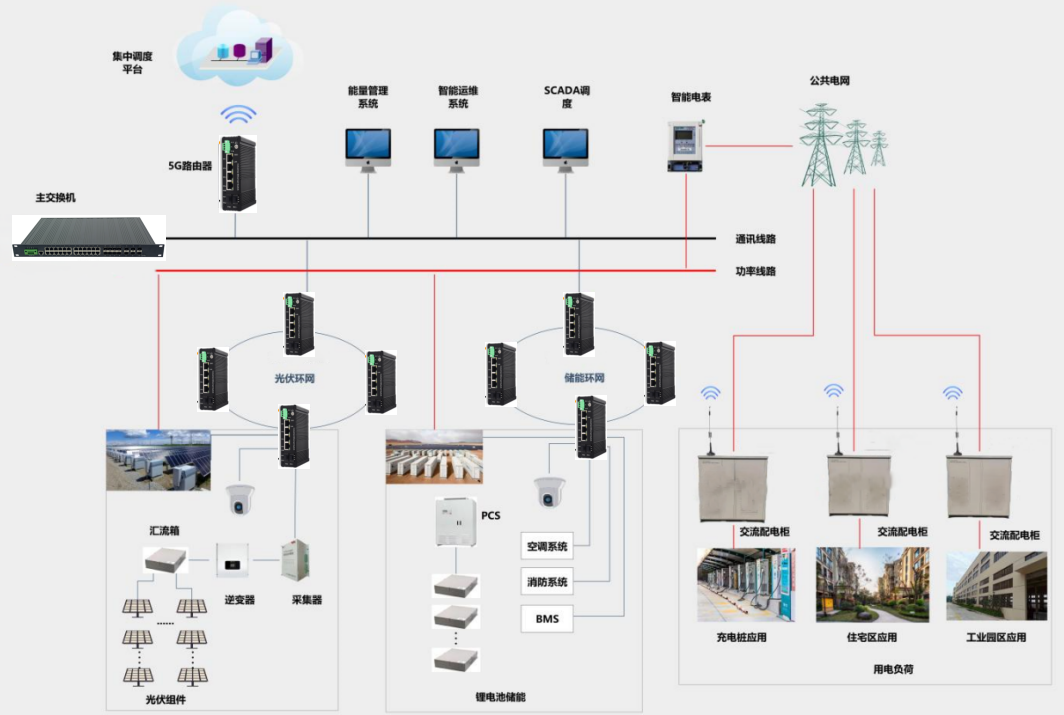

系统拓扑
