这是一份为你所整理的机房之中IT设备的快速识别方面的指南。其内容是十分专业而且条理也是非常清晰的。为了便于你在现场进行巡检或者是给新人开展培训的时候使用，我将它优化成为结构更为直观、重点更为突出的版本。

机房IT设备（尤其是交换机）快速识别指南

在那复杂的机房环境当中，存在着那么四个核心的方面，借助着这四个核心方面可以让我们迅速且精准地去找出并且区分开各类的IT设备。

一、物理外观辨识

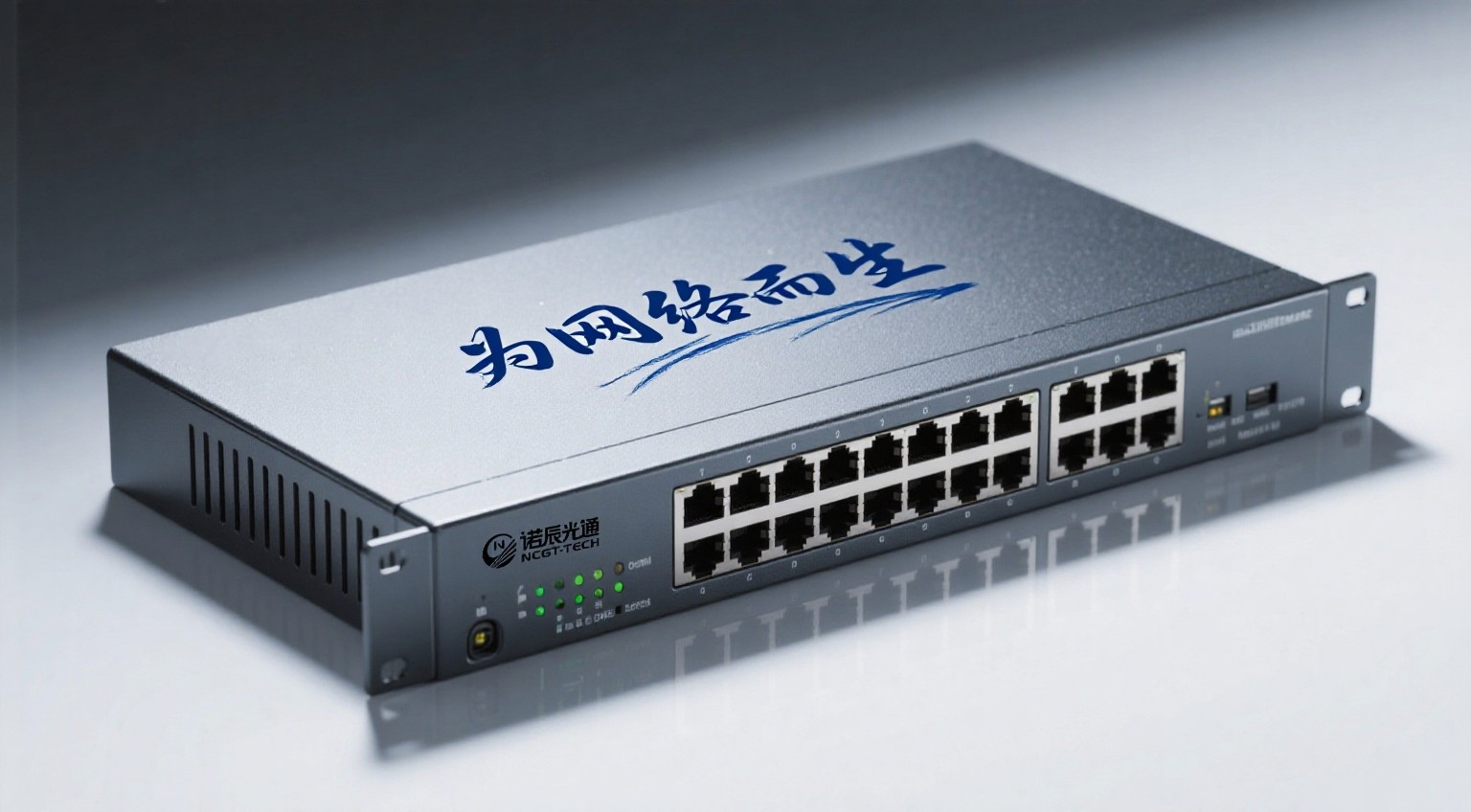

交换机存在着一个较为突出的特性，那便是接口的密度比较高。它平常所常见的网口数量是24口或者是48口，网口排列得十分的紧密，如同蜂窝一般。

对比起来讲，路由器一般存在着4到8个网口，并且可以清晰地分辨出WAN口和LAN口。防火墙的接口数量则是比较少的，而且它的机身通常是更为厚重、更为扎实的。

机房当中所使用的企业级交换机乃是嵌入式的金属机身构造。这类企业级交换机不存在如同家用设备那般外露在外的天线。企业级的路由器以及防火墙也是处于同样的状况，没有外置的天线。

二、设备标签解码（关键线索！）

你瞧去观察设备的前面板或者是右下角的型号标签，按照字母方面的规律便能够很快地进行判断：

交换机型号规律：

华为嘅产品当中，存在以S开头嘅，例如S5720；另外还有以CE开头嘅，属于数据中心等级别的，比如说CE6810。

华三，就是H3C，它有着那种以S开头的设备，比如说S5120  。

锐捷的很多个产品之中存在着有以RG - S开头的情况，比如说RG - S3760E这一款。

思科拥有Catalyst系列产品，例如C9200这款产品。另外还有Nexus系列产品，该系列产品是应用于数据中心方面的，比如N7000这款产品。

路由器它的型号存在着一种标志，通常是采用R或者AR开头的这种情况。比如说华为的AR系列，就像AR3200这一款，还有思科的ISR系列。

防火墙具备的特征为：在机身的表面上一般会明明白白地标注着“Firewall”这个文字样，或者在型号之中包含有F、USG这类的标识，例如华为的USG系列便是如此的情况。

三、功能位置定位

接入层的交换机一般处于机柜的中下层位置。它直接地和服务器或者终端设备相连接，数量是最为众多的。多数都是轻薄模样的盒式设备，例如华为S2700便是这类设备的一个例子。

汇聚/核心交换机通常处于机柜的中上部位置。其接口往往配备有光纤模块，例如全光口的S6700这种情况。高端的型号是框式的设计，外观如同双开门冰箱一样，并且是插槽式的设计，像是思科Nexus 7000这类情况 。

特殊设备之间的联动情况是这般的：无线控制器（AC）是用于对AP进行管理的，就好比华为AC和AP4050DN的组合便是如此的情形。并且KVM设备一般是放置在交换机的上方位置，它是一个黑色的方盒，具备着键盘、鼠标、显示器接口。

四、接口类型辅助判断

设备类型 典型接口特征

普通交换机 以电口（RJ45）为主，配有少量光口

数据中心交换机 全光口（SFP+/QSFP+），支持40G/100G高速率

路由器 广域网接口（如光纤/SFP）占比极高

服务器 前面板带有明显的硬盘槽，后背板分布多个网口

 速记口诀：

口多无天线，S/CE标在前

盒薄是接入，框大是核心

防火有标识，路由接口少。
