别乱堆设备！中小企业最简组网拓扑图出炉，少花一半冤枉钱

很多中小公司在组网方面存在误区，他们觉得网络价格越贵就越好，设备数量越多就越稳定，然后就盲目地去叠加路由器，交换机，结果导致网络的层级变得很混乱，在高峰期的时候整个网络就出现卡顿情况，内网还会串网，监控和办公网抢网速，这时候运维师傅来了也是不知道该从哪儿下手。

实际上，对于那数量为20150人的中小型企业而言，压根就不需要那种复杂，有着三层堆叠且冗余双核心的大型组网架构，两层极为简约的组网拓扑就完全足够去使用，它既能够省钱，又便于维护，而且在后期还可以毫无阻碍地进行扩容，今天就直接把能够直接照搬的拓扑图以及组网干货一次性给讲解得明明白白，彻彻底底，让弱电人和企业运维直接照着去完成作业。

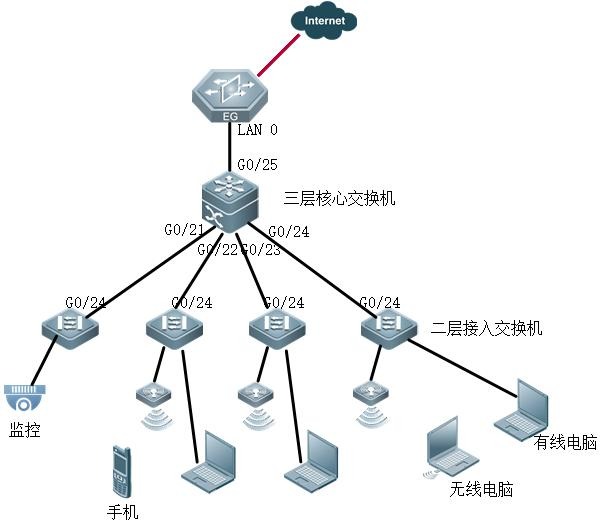

一、90%中小公司通用标准组网拓扑

运营商宽带光猫

        ↓

企业防火墙/企业路由器（出口网关，外网接入+上网管控）

        ↓

【诺辰光通三层核心交换机】（机房汇聚核心，全网大脑）

├─楼层1接入：诺辰光通24口千兆PoE交换机 → 办公电脑+打印机+办公AP

├─楼层2接入：诺辰光通24口千兆PoE交换机 → 高清监控摄像头+走廊AP

└─独立专网：诺辰光通8口千兆交换机 → 财务内网（完全物理隔离）

不建议用路由器带所有设备？

不少小公司为了省钱，直接一台企业路由器带全部电脑、监控、无线AP，前期看似零成本省事，后期隐患层出不穷：

带宽争抢的情况十分严重，员工去下载文件以及刷视频，直接把监控还有会议的带宽给挤占掉，结果就导致视频会议出现卡顿的状况，监控画面也出现花屏以及丢包的情形。

没有网络隔离的情况下，办公网，财务网以及监控网相互混合连接在一起，一旦其中一台电脑出现中毒的状况，整个网络里的所有设备都会受到影响，而且财务方面的数据很容易就会发生泄露的情况。

路由器存在负载能力不足的情况，原因在于其交换算力有限，当终端数量超过60台的时候，就会频繁地出现死机重启的状况，断网也就变成了日常会发生的事情。

全网融合致一处线路故障便瘫痪，难精准定位问题端口。

三、这套极简拓扑，解决中小企业所有网络痛点

1、核心层：三层交换机做中枢，内网管控一步到位

核心交换机担当起内网中枢的角色，去统一地划分VLAN，把办公网，财务网，监控网，访客WiFi完完全全地进行逻辑隔离，即便访客连接上公司的WiFi，也没办法去访问内部的办公服务器以及监控录像，从最开始的源头来守护企业的数据安全。自带QoS流量优先级，拉高视频会议等网速，限无关娱乐流量，上班高峰网络仍丝滑。

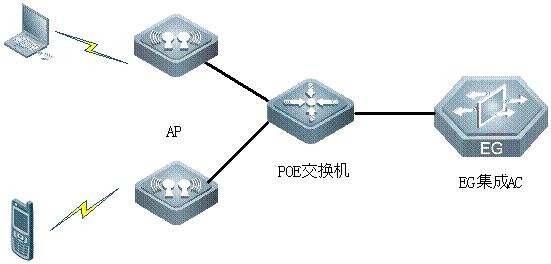

2、接入层：PoE交换机一线两用，省去繁琐布线

楼层全部采用PoE接入交换机，网线同时传输数据+供电，摄像头、吸顶AP无需单独布设电源线，大幅降低弱电施工成本和工期。搭配上端口短路保护这样的功能，当单个网口出现网线短路的情况，又或者设备出现故障的时候，并不会对整台交换机以及整个网络的运行产生影响，从而使得运维没有压力，处于零压力的状态。

3、两种适配版本，按需选择不浪费

20人内小微企业（极简版）：用路由器加1台16口PoE交换机，不须三层交换机，路由器直接划VLAN，省钱且能满足基础办公与监控需求。

对于30150人的中型公司（标准版）而言，所配备的设备包含路由器，三层核心交换机以及多台PoE接入交换机，能够进行分层管理，还具备可扩容的特性，安全性达到了极高的水准，并且适配多楼层，多部门的办公场景。

组网交换机如何挑选？认准靠谱国产设备

对于整套组网方案而言，优先予以推荐的是诺辰光通全系列商用交换机，其能够完美地与中小企业两层组网架构相匹配，并且精准地契合中小公司的预算以及使用方面的需求。

核心款三层交换机具备支持静态路由，ACL访问控制以及链路聚合的功能，还预留了万兆上行端口，由于预留了万兆上行端口以及具备支持静态路由等功能，所以未来公司要是进行扩容，新增办公点位或者加装监控的话，不需要更换核心设备，一次采购之后能够受用5年以上的时间。全系PoE交换机不虚标功率，整机足额供电，兼容市面所有品牌摄像头与无线AP，标配6KV网口防雷，适配写字楼，园区，厂房等多场景弱电箱部署。

诺辰光通交换机全金属机身散热稳，7×12小时全天候技术支持，可免费提供专属组网拓扑图，远程调试VLAN与网络配置，零基础运维也能轻松用，有别于杂牌交换机廉价减配，售后无保障的情况。

组网绝非仅仅是设备的简单堆砌，只有选对了交换机，搭建好了拓扑结构，才能够在花费最少钱财的情况下，拥有那稳定，安全且易于维护的企业内网！
