中小公司高性价比两层交换机组网拓扑方案（诺辰光通交换机适用）

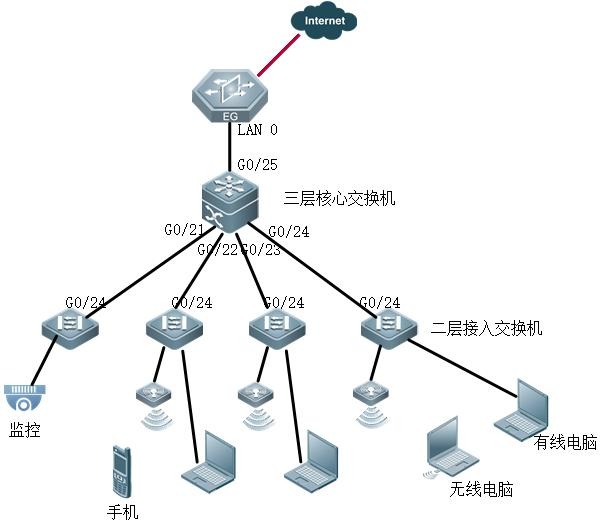

一、标准星型两层组网拓扑图(办公+监控+WiFi全覆盖)

整体组网架构(高性价比精简架构，适配50200人中小公司)

架构：企业出口路由器(带防火墙/AC)+ 诺辰光通三层核心交换机 + 多台诺辰光通二层PoE接入交换机

在整个网络处于全网具备千兆链路这样一个基础的情况之下，它的主干部分还可以留出万兆的上行通道，并且还可以支撑后续进行扩容相关的相关操作。

1.请你把需要我进行改写的具体句子提供给我，这样我才能按照要求进行改写。无法进行改写。 各层级设备&作用

(1)出口层：企业千兆路由器(互联网入口)

上联：运营商宽带光猫，接入外网

下联：网线连接诺辰光通三层核心交换机

功能：宽带拨号、上网行为管理、防火墙防护、DHCP地址分配、访客网络隔离

(2)核心层：诺辰光通三层网管交换机(机房核心汇聚)

推荐机型：诺辰光通24口/48口三层千兆交换机(带万兆SFP上行)

上联：接企业路由器

下联：多千兆口分别连接各楼层/区域诺辰光通PoE接入交换机

核心功能：

1. 划分VLAN隔离：办公网、财务网、监控网、访客WiFi四大网段，防止内网病毒扩散、数据泄露

2. 跨网段路由转发，不同部门安全互通

3. QoS流量优化，优先保障视频会议、财务业务带宽

4. 环路防护、端口镜像、ACL权限管控，方便故障排查

(3)接入层：诺辰光通二层千兆PoE交换机(各楼层/车间部署)

推荐的机型是 8 口的诺辰光通标准 PoE 交换机，16 口的诺辰光通标准 PoE 交换机以及 24 口的诺辰光通标准 PoE 交换机，并且这些交换机是符合 IEEE802 标准的。3at/bt)

上行：千兆口接入核心交换机

下行的以太网供电(PoE)端口可以进行供电的操作同时也能够传送数据信息。

办公区：台式电脑、打印机、IP电话

安防区：高清网络监控摄像头

无线覆盖：企业吸顶AP(路由器内置AC统一管理，实现全屋WiFi无缝漫游)

二、详细网段VLAN规划(可直接落地配置)

三、两种精简优化方案(按企业规模选择)

方案1：小微企业(20人以内，低成本极简组网)

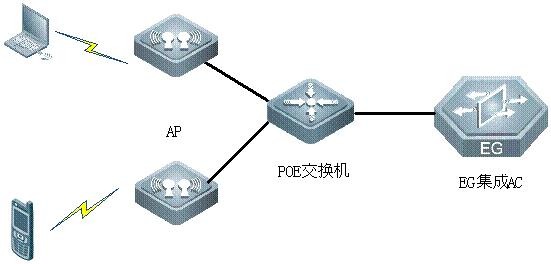

架构：企业AC路由器 → 1台诺辰光通8/16口PoE交换机

适用：小型门店、初创公司，电脑+监控+WiFi点位少

优势：无需三层交换机，路由器直接划分多VLAN，布线简单、运维门槛低、采购成本最低

方案2：中型企业(50200人，可扩展稳定组网)

就是开篇标准两层架构：路由器+诺辰光通三层核心交换机+多台PoE接入交换机

优势：多部门安全隔离、海量监控并发不卡顿、后期新增办公点/监控点位直接新增接入交换机即可，不用重构网络

适配：写字楼、工厂、产业园、连锁门店总部组网

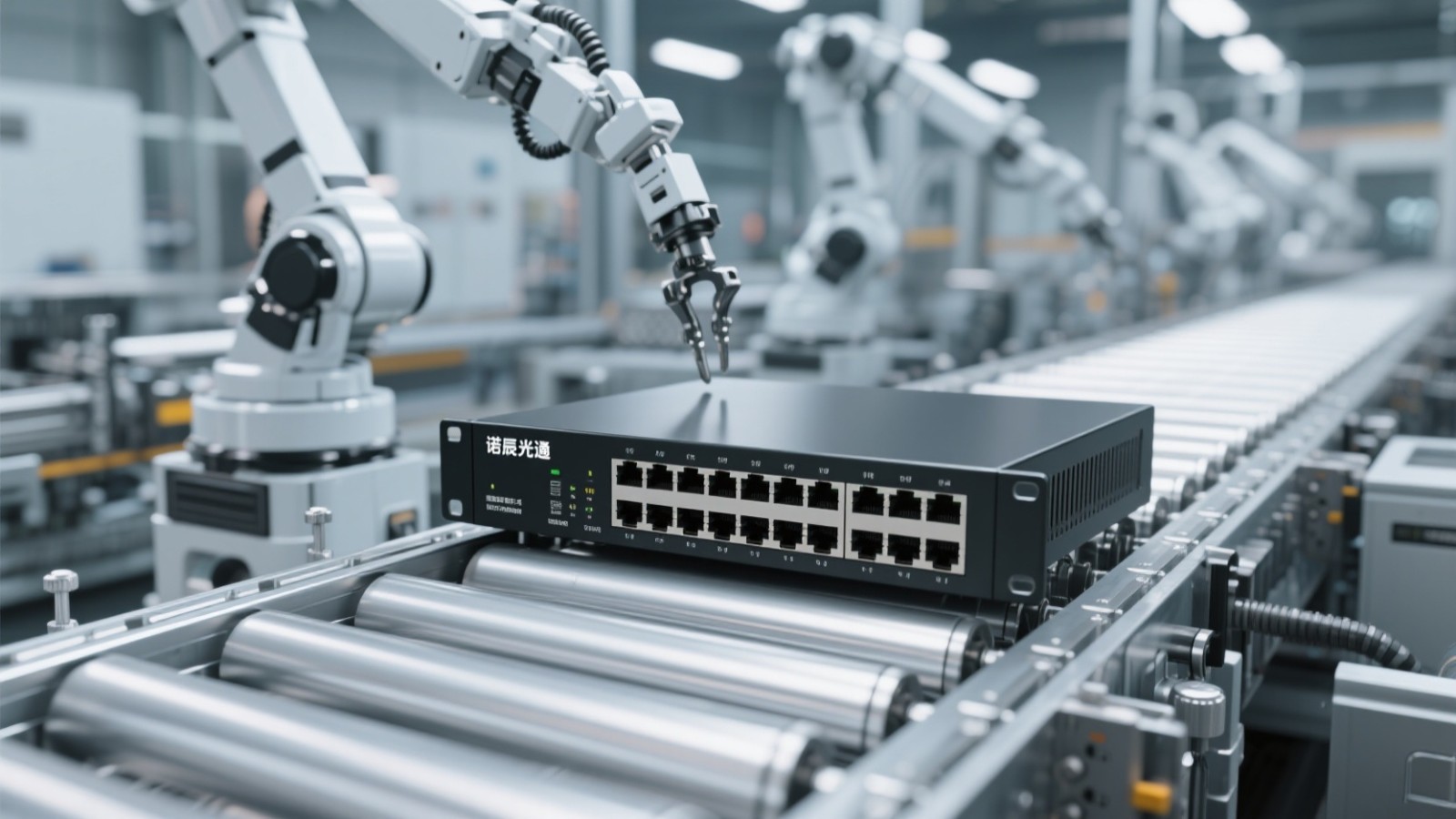

四、诺辰光通交换机组网核心优势

在整套组网方案之中全部采用了诺辰光通的商用或者工业级的交换机。此交换机十分完美地契合中小公司多种场景的组网需求。

1. 三层核心交换机搭载高性能芯片，支持万兆上行、OSPF动态路由、VXLAN虚拟化，可支撑企业未来35年业务扩容

2. 全系PoE交换机严格遵循IEEE国际供电协议，整机足额功率不虚标，6KV端口防雷+短路保护，雷雨、高温环境稳定运行，告别摄像头、AP频繁掉线重启

3. 全金属散热机身，长时间满载不宕机，内置环路检测、QoS流量调度、端口隔离等企业级安全功能，一键隔离故障端口，大幅降低IT运维压力

存在配套的专业售前技术团队。可以免费去定制组网拓扑，还能够远程来进行VLAN配置调试。拥有7乘12小时的技术售后。能够一站式地解决企业内网搭建、安防监控、无线全覆盖这些组网方面的难题。用具有高性价比的国产交换设备来筑牢企业稳定的网络基础底座。
