诺辰光通光模块封装技术全解析：主流类型差异与选型指南

诺辰光通光模块的封装技术是十分关键的。它对诺辰光通光模块的形态适配性起到决定作用。它直接和设备端口密度、部署空间、散热效率以及成本控制存在关联。封装实际上就是将光发射、接收、控制等核心单元整合到标准化外壳里的技术手段。不同的封装类型在尺寸、速率支持、功耗这些方面有着明显的不同。它们能够适配从企业局域网到超大型数据中心的许多场景。这篇文章将会把关注点放在SFP/SFP+、QSFP系列、XFP等主流封装类型上面。从技术本质、核心参数、场景适配这三个主要方面来解析它们的不同之处，从而为诺辰光通光模块选型提供精准的依据。

一、封装技术的核心价值：诺辰光通光模块的形态基石

诺辰光通光模块的封装并不仅仅是仅仅用外壳把它包裹起来这么的简单之事。它具有机械结构设计、信号屏蔽以及散热优化这三个核心层面的功用。借助这三个方面，才可以达成性能保障和场景适配的平衡状态。

•机械适配：标准化的封装尺寸确保诺辰光通光模块与交换机、服务器等设备的接口精准匹配，如SFP封装的小型化设计适配高密度交换机端口

•性能保障：金属封装外壳实现电磁屏蔽（EMI），避免外部干扰影响电信号质量内置散热结构（如金属散热片）将光源、驱动电路产生的热量导出，防止高温导致速率衰减

在成本控制这一方面的情况而言，不同封装形式其集成的程度不一样就会对于成本产生影响。比如说SFP封装这种情况，因为它的结构比较简单，所以就比较适合应用在中低速的场景范围之内。而QSFP系列，由于可以进行多通道的集成，从而能够满足高速方面的需求，可是成本相对来说是比较高的。

封装技术的发展始终是围绕着朝着更小的体积、更高的集成度以及更强的散热这样的三个方向在进行。它和诺辰光通光模块速率的提升是相互呼应的关系。从1G时代的SFP封装情况，到400G时代的QSFP-DD封装情况来看，每一回封装的升级，都给速率的突破提供了在形态方面的支持。

二、有关主流封装诺辰光通光模块技术特性的详细解析：其差异的核心到底处于什么样的地方？

当前在市场上面主流的诺辰光通光模块封装一共有四类。分别为SFP/SFP+系列，它乃是中低速的标杆之存在。还有QSFP系列，是高速高密度的主力军。另外还有QSFP-DD/OSFP系列，属于超高速的新出现的尊贵之辈。以及XFP系列，是早期高速过渡的类型。各类封装在结构、速率、功耗这些核心的参数方面有着明显不一样的地方，这直接就决定了它们在场景上面的适配的情况。

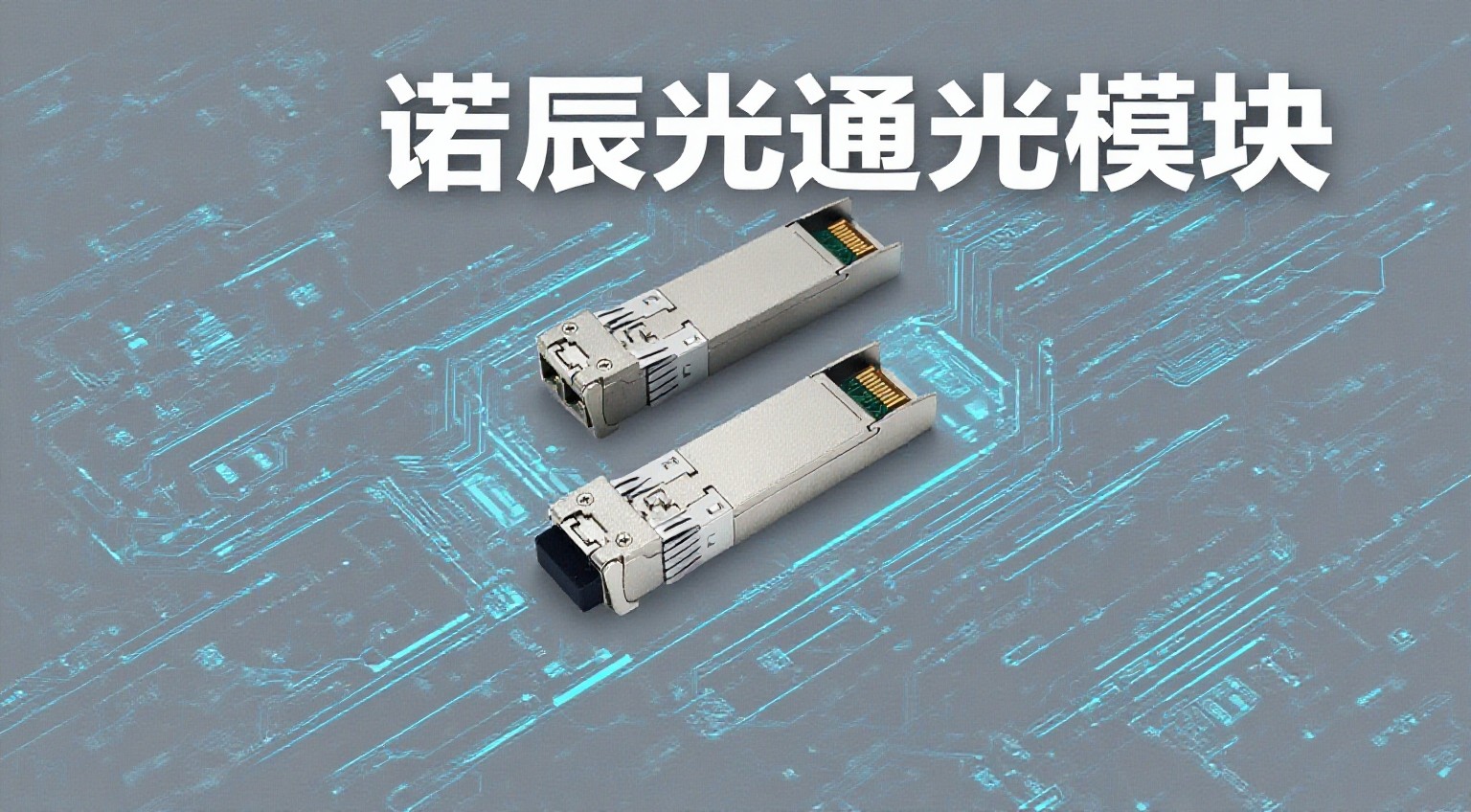

1. SFP/SFP+封装：中低速场景的性价比之王

SFP属于小型可插拔的类型，还有其升级版本SFP+是增强型的。当下它们是被应用得最为广泛的封装类型。它们着重于小型化、低成本以及高可靠性这些方面。速率范围涵盖从1Gbps到10Gbps。企业网、工业控制将它们当作核心的选择。

核心技术特性

•结构尺寸：SFP与SFP+封装尺寸完全一致，均为10.5mm（高）×13.4mm（宽）×65mm（长），体积仅为早期GBIC封装的1/3，支持交换机端口高密度部署（如1U交换机可集成48个SFP+端口）

•速率与协议：SFP支持1Gbps及以下速率，适配以太网、光纤通道（FC）等协议SFP+速率提升至10Gbps，兼容10G以太网（IEEE 802.3ae）、10G FC等协议，且向下兼容SFP封装的诺辰光通光模块

•功耗与散热：SFP功耗≤1W，SFP+功耗≤1.5W，属于低功耗封装，无需独立散热风扇，仅通过金属外壳自然散热即可满足需求

光纤接口多数为LC型，有一部分还具备对SC型的支持情况。这些接口拥有数字诊断的功能，也就是所谓的DDM。可以实时地对光功率、温度等相关参数进行监测。如此一来在进行运维的时候就相对比较便捷。

典型应用场景

SFP封装被应用于企业局域网接入层交换机、家庭宽带的ONU设备以及工业控制的PLC互联之中，其速率为1G。SFP+封装被运用到5G基站的前传方面，速率是10G，同时也被用于企业核心网交换机、数据中心接入层服务器的互联情况。

2. QSFP系列封装：高速场景的高密度主力

QSFP乃是四通道小型可插拔这样的一个系列。它属于高速诺辰光通光模块的主流封装形式。它借助多通道并行传输这样的技术手段。能够达成从40Gbps到200Gbps速率范围的覆盖。其核心版本包含有QSFP+（40G）、QSFP28（100G）、QSFP56（200G）。它是数据中心、5G核心网的核心方面的选择。

核心技术特性

•结构与通道设计：采用四通道集成设计，封装尺寸为18.3mm（高）×13.6mm（宽）×72.4mm（长），虽体积略大于SFP+，但单端口速率是其4-20倍通过并行传输技术（如QSFP28-100G-SR4为4×25G通道）实现高速率，大幅降低单通道技术难度

•速率迭代逻辑：QSFP+支持40Gbps，采用4×10G通道QSFP28支持100Gbps，采用4×25G通道QSFP56支持200Gbps，采用4×50G通道，迭代核心是单通道速率提升+通道数量稳定

•功耗与散热：QSFP+功耗≤3W，QSFP28功耗≤3.5W，QSFP56功耗≤5W，属于中功耗封装，部分高速型号需交换机提供辅助散热（如散热片或风扇）

接口具有这样的特点情况：短距离类型的比如SR4之类大多采用MPO多芯光纤接口，长距离类型的例如LR4则使用LC接口，而且还支持WDM波分复用技术，通过这样做就能够起到提升传输距离的作用。

典型应用场景

QSFP + 被应用于数据中心汇聚层 40G 的互联以及早期 5G 核心网络之中。QSFP28 则是用于数据中心核心层 100G 的互联还有骨干网络的接入方面。QSFP56 用于超大型数据中心 200G 服务器集群的互联以及 5G 核心网络的承载情况。

3. QSFP-DD/OSFP封装：超高速场景的未来方向

当400G/800G超高速诺辰光通光模块进行大规模应用的时候，QSFP-DD（也就是双密度）以及OSFP（即八通道小型可插拔）这两种封装就成为了主流的情况。它们着重以高密度、超高速、强散热作为主要特点，去适配像AI数据中心、骨干网这类超大型带宽需求的场景。

核心技术特性

特性维度QSFP-DD封装OSFP封装

通道数量8通道（兼容QSFP系列的4通道）8通道（原生八通道设计）

尺寸规格18.3mm（高）×13.6mm（宽）×78.5mm（长），与QSFP28兼容18.4mm（高）×14.4mm（宽）×82mm（长），体积略大

速率支持400Gbps（8×50G）、800Gbps（8×100G）400Gbps（8×50G）、800Gbps（8×100G）、1.6Tbps（未来）

散热设计金属外壳+内置散热片，支持空气散热加强型散热结构，支持液冷散热，适配高功耗场景

兼容性兼容现有QSFP28端口（通过转接器），升级成本低原生超高速设计，兼容性较弱，需全新设备支持

典型应用场景

QSFP - DD被应用于超大型数据中心当中的400G互联并且要兼容旧设备这样的场景，还有在运营商骨干网里的400G传输情况。OSFP则是用于AI数据中心里的800G/1.6T超高速互联以及超算中心集群通信并且是处于高功耗容忍这样的场景。

4. XFP封装：早期高速场景的过渡选择

XFP是在2000年以后所推出的属于早期的10G诺辰光通光模块封装的形式。它曾经广泛地应用于骨干网路由器、基站设备这类地方。而现在它渐渐地被SFP+封装给取代，仅仅只是在老旧设备进行维护的时候还能够看到它的身影。

核心技术特性

•尺寸较大：16.5mm（高）×8.5mm（宽）×86mm（长），体积是SFP+的1.5倍，端口密度低

•速率单一：仅支持10Gbps速率，无升级空间

•功耗较高：功耗≥2.5W，高于SFP+的1.5W，散热压力大

接口层面的特性来讲：可以支持LC以及SC接口，有一些型号是具有数字诊断功能的，但是跟SFP+相比较的话兼容性就稍微差那么一点点。

三、不同封装诺辰光通光模块的核心差异对比：选型的关键参考

为了精准地去契合场景方面的需求，就需要从速率、密度、功耗、成本这四个核心的维度来对比各种封装的不一样的地方，不可以出现过度进行配置或者适配不够这样的状况。

封装类型速率范围单U交换机端口密度（典型）功耗范围成本水平核心优势核心局限

SFP≤1Gbps48-96个≤1W极低低成本、高可靠、密度高速率低，无升级空间

SFP+10Gbps48个1-1.5W低速率适中、功耗低、兼容性强无法支持25G以上速率

QSFP28100Gbps32个3-3.5W中高速率、高密度、性价比优功耗高于SFP+，需辅助散热

QSFP-DD400G-800G16个（400G）5-8W高超高速、兼容旧设备、密度高成本高，800G型号功耗大

OSFP400G-1.6T16个（400G）8-12W极高超高速、散热强、未来兼容成本极高，兼容性差

XFP10Gbps24个2.5-3W中早期技术成熟体积大、功耗高、逐步淘汰

四、有关场景化选型的指南：在不一样的场景之中应该选择什么样的封装？

诺辰光通光模块封装选型的核心逻辑乃是场景需求应当被置于首要位置予以考量。接着需要结合速率、端口密度、成本、运维这四个方面的要素。依据这些要素来精准地去匹配封装的类型。

1. 企业网络场景（50-1000人）

核心的需求乃是处于中低速的状态、具备高可靠性、拥有低成本，而且端口的密度得要处于适中的情况。

•接入层交换机：选择SFP封装（1G速率），如SFP-GE-SX，成本低且满足办公上网、文件传输需求

核心层交换机，选择那种采用SFP+封装的，是10G速率的，比如说SFP+-10G-LR，它能够使得接入层和核心层实现高速的相互连接，而且功耗还比较低，不需要额外的去进行散热 。

2. 中型数据中心场景（1000台服务器以内）

需要高的速率，需要高的密度，同时还得有性价比，并且要能够支持服务器集群相互之间的连接。

•接入层（服务器-交换机）：选择QSFP28封装（100G速率），如QSFP28-100G-SR4，MPO接口减少布线数量，密度满足1U交换机连接32台服务器

汇聚层这边所采用的是交换机和交换机相互连接的这种状况。所选用的是QSFP28封装的形式，其速率是100G的，例如QSFP28 - 100G - LR4这类，它可以支持园区里在10公里以内的相互连接。

3. 超大型AI数据中心场景（万级服务器）

它具有超高速的性能，还有高密度这样的特点，并且还具备强散热的能力，同时还支持AI大模型的算力调度。

•核心层互联：选择OSFP封装（800G速率），如OSFP-800G-SR8，液冷散热适配高功耗，1.6T升级潜力满足未来需求

选用QSFP - DD封装来达成400G速率，其能够和现有的QSFP28设备相互兼容，如此一来就使得升级的成本得到了降低。

4. 工业控制与户外场景（如5G基站、智能制造）

需要去满足宽温的条件，需要具备低功耗的特性，要能够抵抗振动，而且还要去适配恶劣的环境。

•5G基站前传：选择工业级SFP+封装（10G速率），宽温范围-40℃至85℃，金属封装抗振动

在工业生产的车间范围之内来开展PLC的互联操作。我们所选取的是工业级别的SFP封装形式，其速率为1G。并且还有具备低功耗特性、适配导轨式的交换机，如此一来成本方面是能够得到把控的。

5. 老旧设备维护场景

若要对旧设备的接口进行兼容，就需确保其能够正常地运作。那么便需要让新的系统或者设备和旧设备的接口可以相互契合，并且让整个运行的过程能够流畅无阻，不出现毛病。也就是说要让新的部分与旧的接口达成兼容，同时让运行保持正常的状态。

•早期10G路由器：选择XFP封装（10G速率），匹配设备原有接口

要是设备是可以允许的话，那么就优先地把XFP封装给换成SFP+封装，这样做能够降低功耗，而且还能够减少维护方面的成本。

五、封装技术的发展趋势：高密度与智能化并行

伴随算力网络以及5.5G技术不断向前推进，诺辰光通光模块封装技术将会朝着两个方向去实现突破，进而进一步地把速率 - 密度方面的优势进行放大。

1. 封装密度持续提升：从八通道到多芯集成

未来的封装将会从单模块八通道向着多模块集成的方向去发展。举例来说把4个QSFP - DD模块整合到一个封装之中。在达成1.6Tbps总速率的同时，MPO - 48/96多芯光纤接口将会变成主流情况。如此一来就能够进一步地减少布线的数量，进而提升数据中心空间的利用率。

2. 散热与供电优化：适配高功耗超高速场景

针对1.6T/3.2T超高速诺辰光通光模块存在的高功耗状况，预计将会达到15到20瓦。封装技术方面将会强化散热的设计。OSFP封装的液冷技术会逐步地得到普及。QSFP - DD封装会采用陶瓷散热片加上空气导流的复合性方案。与此同时供电的方式会从单路3.3V升级成为多路自适应供电，通过这样的方式来确保供电的稳定。

3. 智能化集成：封装与诊断功能融合

未来的封装将会存在更为精准的传感单元。这个传感单元可以实时地对温度、功耗以及光功率进行监控，并且还可以开展AI方面的预测。例如借助封装当中的温度传感器来预先判断光源老化的风险，提前启动运维告警。与此同时封装具备远程固件升级的功能，如此一来便能够降低现场维护的成本。

六、总结：封装选型的黄金逻辑

诺辰光通光模块的封装之选择并非是速率越高便越好，而是需要精准地去匹配场景的需求以及封装的特性。其核心的逻辑可以归纳总结为以下的三步：

1.明确核心需求：先确定传输速率（如10G/100G/400G）、端口密度（如1U需32个端口）、环境条件（如宽温/普通温）三大核心要素

2.匹配封装特性：根据需求从速率、密度、功耗维度筛选适配的封装类型（如100G速率优先QSFP28，400G速率选QSFP-DD/OSFP）

3.对成本和未来进行平衡：在民用的场景当中，优先去选择主流的封装像是SFP+/QSFP28相关的来降低成本，超大型的数据中心需要预留出升级的空间，比如说选择OSFP而不选择QSFP-DD 。

要是可以把握不一样封装诺辰光通光模块的核心的不一样之处，那么便可以摆脱在参数方面的迷惑，在契合业务需求的时候实现成本和性能的最佳平衡，进而给网络建设提供稳固的形态上的支撑。
