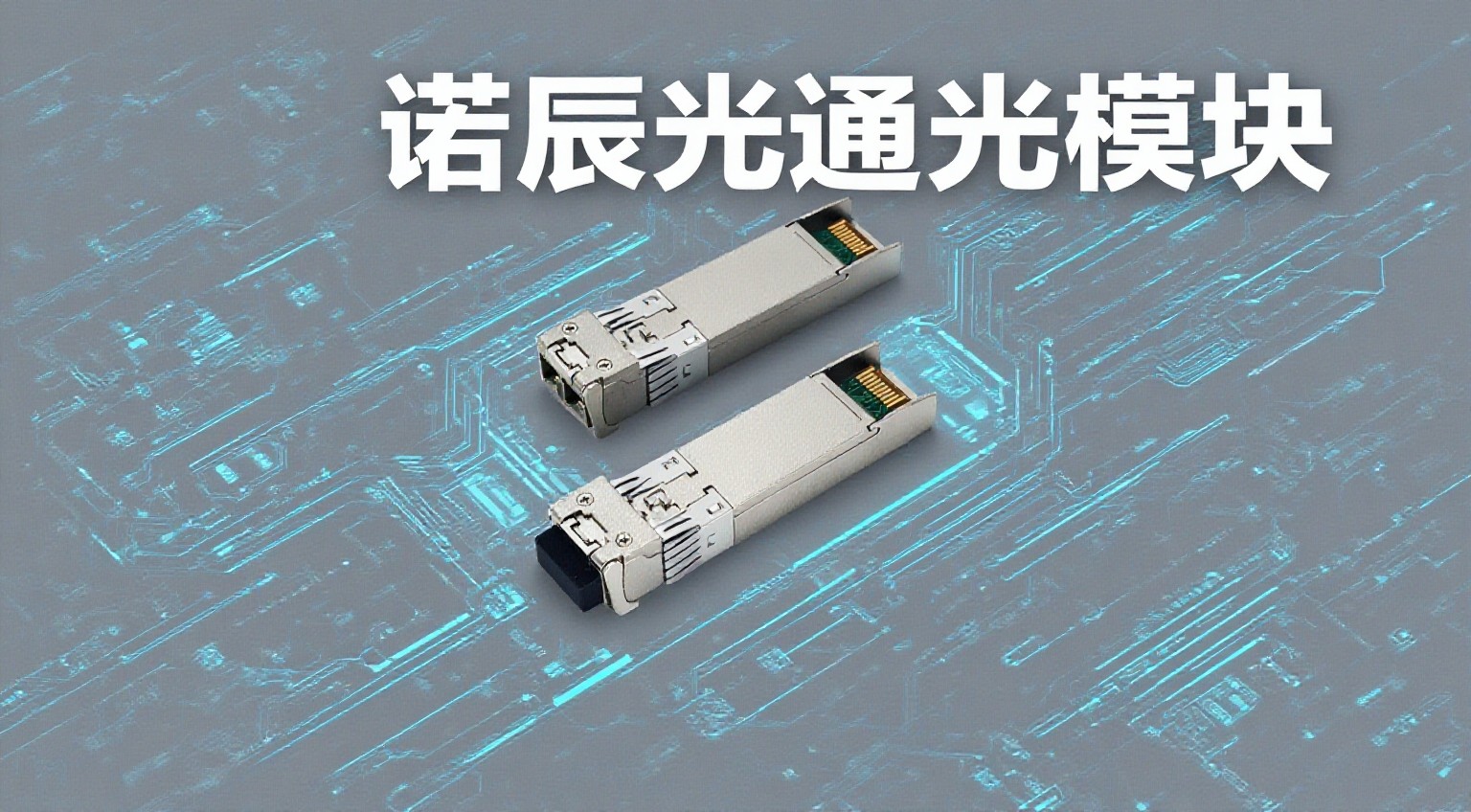

诺辰光通光模块技术全解析：从原理到选型的核心指南

在光纤通信的体系当中，光模块乃是能够达成电信号和光信号双向转换的核心构件，恰似光纤网络里的信号翻译之人。无论是数据中心的100G互联情形、5G基站的信号回传状况，亦或是工业控制的长距离通信情况，光模块的性能都会直接对网络的带宽、传输距离以及稳定性产生影响。伴随算力网络以及5.5G技术的发展，光模块正在朝着更为高速的速率、更低的功耗、更小的体积的方向进行更新与换代，它的技术复杂程度以及应用价值也变得越来越凸显出来。本篇文章将要从技术的本质之处出发，系统地对光模块的工作原理、核心构成、分类的办法、关键的指标以及选型的逻辑进行解析，从而给工程应用以及技术选型提供全方位的支撑。

一、光模块的本质：光电转换的核心载体

光模块的最为核心的功能乃是去解决电信号没办法进行长距离传输这样的问题。当电信号在铜缆里面进行传输的时候，会由于电磁方面的干扰以及损耗而出现信号衰减这样的状况。而光信号在光纤当中进行传输的时候，具备抗干扰以及低损耗这样的优点。光模块将光发射、光接收、信号处理等各个单元进行整合到一块儿，达成电信号和光信号的高效转换，搭建起设备和光纤之间的那座桥梁。

光模块的工作存在两个方向的流程。发送的一端将设备（比如交换机、服务器这一类的）输出的电信号转化成为光信号，之后经过光纤进行传送。接收的一端把光纤传过来的光信号还原成电信号，再反馈到后端的设备当中。转换过程的效率、速率以及稳定性，是作为评判光模块性能的重要性的标准。

二、光模块的核心构成：六大单元的协同工作

光模块的构造看起来比较紧凑，但是实际上是由好几个功能单元精密地配合而组成的。每一个单元都有着重要的作用。倘若任何一个单元的性能不佳，那么就会对整体产生影响。它的核心组成能够划分成六个单元。

1. 光发射单元：电信号转光信号的发生器

光发射单元乃是达成电到光转换的关键所在之部分。其主要是由光源以及驱动电路所构成的。光发射单元它属于核心的部分，是用来进行电 - 光转换的。它主要包含着光源以及驱动电路。

光源乃是光信号的产生之处。当下主流的光源类型存在两种，分别就是发光二极管（LED）以及激光二极管（LD）。LED有着成本比较低、可靠性比较高这样的特点。可是LED存在发光功率比较小、速率比较低的情况，一般是小于或者等于1Gbps。LED大多被运用在多模光纤的中低速的场景当中。LD，像是垂直腔面发射激光器（VCSEL）、分布反馈激光器（DFB），它们有着发光功率大、调制速率高的特性，能够达到400Gbps以上。LD是高速光模块的核心光源。其中VCSEL常常被应用在短距离多模的场景之中，DFB则适用于长距离单模的场景。

驱动电路所起到的作用乃是将后端设备的电信号进行放大以及整形，并且去控制光源发光的强度和频率，以此来确保光信号能够精准地携带电信号的信息。高速光模块的驱动电路必须得具备线性调制的能力，从而避免信号出现失真的状况。

2. 光接收单元：光信号转电信号的解码器

光接收单元所起到的功用乃是将从光纤传送而来的光信号还原成为电信号。它主要是由光探测器以及放大电路这两部分所构成的。

光探测器的核心组成部分乃是光电二极管，例如PIN二极管、雪崩光电二极管也就是APD。其原理为当光信号照射到二极管之上时，借助光电效应便会产生与光功率成正比例的光电流，进而初步将光信号转换成为电信号。PIN二极管有着成本低廉、响应速度较快的特点，适宜中短距离的场景。APD具备雪崩增益的特性，能够把微弱的光电流进行放大，适宜长距离、低光功率的场景。

光探测器所输出的光电流是极为微弱的，一般处于微安这样的级别。放大电路需要把这微弱的光电流放大成为稳定的电信号，并且还要对噪声进行过滤，以此来确保后端的设备可以精准地进行识别。在高速光模块当中还会集成均衡电路，而均衡电路是用来对光信号传输时候所产生的损耗以及失真进行补偿的。

3. 光学组件：光信号的传输与耦合枢纽

光学组件所起到的作用乃是对光信号进行耦合、准直以及传输这一系列操作。它的核心组成部分包含光纤接口、透镜还有隔离器。

光纤接口乃是用于连接光纤的构件。常见的类型包含LC、SC、MPO等。必须使得光纤接口和光纤能够精准地相互匹配，如此一来才可以确保光信号能够高效地进行耦合。光信号的耦合效率将会直接对于插损指标产生影响。

透镜存在两种类型，分别是发射端透镜以及接收端透镜。发射端透镜将光源所发出的发散光线处理成平行光线或者汇聚到光纤的端面处。接收端透镜把光纤所传输的光信号汇聚到光探测器之上，能够起到提升光耦合效率的作用。

隔离器乃是一种单向导光的部件。它可以起到阻止光信号传输时所产生的反射光的作用，比如接口反射、光纤端面反射这类反射光会对光源的稳定工作造成干扰。尤其是在高速光模块当中，它是绝对不可或缺的。

4. 电路控制单元：光模块的智能大脑

电路的控制单元主要是由MCU，也就是微控制单元所构成的。它承担着光模块的状态监测、参数调整以及故障的诊断等相关的工作。

•状态监控：实时采集光模块的工作温度、供电电压、发射光功率、接收光功率等参数

•参数调节：根据温度变化调节光源的驱动电流（如温度补偿功能），确保光功率稳定

故障诊断的状况为：倘若光功率出现不正常的情形，又或者温度处于过高的状态，在这种时候便会经过告警信号反馈到后端设备，如此一来便于运维人员去查寻问题。

5. 电源管理单元：稳定供电的能量中枢

电源管理单元需将后端设备所给予的电压（比如3.3V这类的电压）转化成为光模块各个单元所需要使用的稳定电压（例如光源驱动电压、电路控制电压等）。它具备过压保护以及过流保护的功能，能够使得光模块在电压出现波动的时候稳定地进行工作。工业级光模块的电源管理单元得可以适应宽泛的电压输入情况，比如说DC12 - 48V这样的电压输入。

6. 封装结构：机械保护与信号屏蔽的外壳

封装结构并不仅仅是光模块的机械保护外壳而已，它还需要去发挥信号屏蔽的作用，同时还得担负起散热的职责。

•机械保护：保护内部光学组件与电路免受机械冲击、振动的影响，工业级光模块的封装还需具备防尘、防水特性（防护等级可达IP67）

•信号屏蔽：采用金属外壳屏蔽外部电磁干扰（EMI），避免干扰信号影响电信号的传输质量

在散热这一方面，借助金属外壳又或者是内置的散热片来将光源以及驱动电路所产生的热量传导出去，以此来防止由于高温致使光模块的性能出现变差的情况或者是使用寿命出现缩短的状况。

三、光模块的核心分类：按场景精准匹配类型

光模块的分类维度多样，核心可按“传输速率”“传输距离”“封装形式”“应用场景”划分，不同类型的光模块在性能、成本上差异显著，需按需选型。

1. 按传输速率分类：从低速到超高速的迭代

传输速率是光模块最核心的分类指标，直接反映其数据承载能力，主流速率覆盖1Gbps至800Gbps，不同速率对应不同的技术方案与应用场景：

2. 按传输距离分类：短、中、长距离的差异化适配

传输距离主要取决于光源功率、光探测器灵敏度及光纤类型（单模/多模），通常分为短距、中距、长距三类：

短距光模块：传输距离≤100米，多采用VCSEL光源+多模光纤，速率覆盖10G-400G，如100G SR4（传输100米），适用于数据中心服务器与交换机互联；

中距光模块：传输距离100米-10公里，采用DFB光源+单模光纤，如10G LR（传输10公里），适用于数据中心园区互联、5G基站前传；

长距光模块：传输距离10公里-100公里以上，采用高功率DFB/EDFA（光放大器）+单模光纤，如100G LR4（传输10公里）、100G ER4（传输40公里），适用于骨干网、跨城传输。

3. 按封装形式分类：不同设备的“接口适配”需求

封装形式决定了光模块与设备（交换机、服务器）的接口匹配性，主流封装类型有：

4. 按应用场景分类：民用与工业的差异化需求

通信类光模块：面向数据中心、运营商网络、企业网，侧重高速率、高密度、低功耗，如QSFP28-100G；

工业类光模块：面向智能制造、智能电网、轨道交通，侧重宽温工作（-40℃至85℃）、抗振动、高防护，如工业级SFP-GE-LX；

传感类光模块：面向光纤传感系统（如温度、压力传感），侧重高灵敏度、窄线宽，如DFB激光传感模块。

四、光模块的核心技术指标：量化性能的关键依据

光模块的性能优劣需通过量化指标评估，这些指标直接决定了光模块在系统中的适配性与稳定性，是选型的核心参考。

1. 光功率相关指标：光信号的“强度与接收能力”

平均发射光功率：光源发射的光信号平均功率，单位为dBm（毫分贝），数值范围通常为-10dBm至0dBm（功率越大，传输距离越远）。需匹配光纤的传输损耗，避免功率过高导致接收端饱和或过低导致信号无法识别。

接收灵敏度：光接收单元能准确识别的最小光功率，单位为dBm，数值越接近负无穷（如-30dBm），接收能力越强，传输距离越远。这是长距光模块的核心指标，主要取决于光探测器的性能。

过载光功率：接收端能承受的最大光功率，单位为dBm（如0dBm），超过该值会导致接收端饱和，信号失真。

2. 传输质量相关指标：信号的“完整性与稳定性”

误码率（BER）：光模块传输数据时，错误码元数与总码元数的比值，是衡量传输质量的核心指标，主流光模块要求BER≤10^-12（即每传输1万亿个码元，错误不超过1个）。误码率过高会导致数据重传，影响网络效率。

消光比（ER）：光模块发射的“1”码光功率与“0”码光功率的比值，单位为dB，通常要求≥10dB。消光比过低会导致“1”“0”码信号区分不清晰，增加误码率。

眼图：通过示波器观察光信号的时域波形，形成类似“眼睛”的图形，眼图的张开度、抖动程度直接反映信号的失真情况——眼图张开越大、抖动越小，传输质量越好。

3. 物理与环境指标：适配场景的“基础保障”

工作温度范围：民用光模块通常为0℃至70℃，工业级光模块为-40℃至85℃，宽温设计确保光模块在极端环境下稳定工作。

功耗：光模块工作时的耗电量，单位为W，高速光模块需重点关注——如100G QSFP28光模块功耗通常≤3.5W，功耗过高会增加设备散热压力。

防护等级：工业级光模块的重要指标，如IP67（完全防尘、短时间防水浸泡），适配户外、车间等恶劣环境。

4. 接口与兼容性指标：系统适配的“关键前提”

光纤接口类型：如LC、SC、MPO，需与光纤跳线接口一致，否则无法连接；

协议兼容性：需支持对应的通信协议，如以太网协议（IEEE 802.3）、光传输协议（OTN），确保与后端设备兼容；

数字诊断功能（DDM/DOM）：支持实时监控光功率、温度等参数，便于运维排查，中高速光模块均需具备该功能。

五、光模块选型的“场景化逻辑”：避坑与实战指南

光模块选型的核心是“场景匹配”，而非单纯追求“高参数”，需结合传输速率、距离、环境、成本四大要素，避免“过度配置”或“配置不足”。

1. 典型场景选型方案

2. 常见选型误区与避坑技巧

•误区一：速率越高越好：10G光模块可满足工业控制需求，盲目选择100G会增加5-10倍成本，需根据业务带宽需求确定速率

•误区二：短距场景用长距光模块：长距光模块发射功率大，短距传输时可能导致接收端饱和，增加误码率，且成本更高

•误区三：忽视温度与防护需求：户外场景用民用光模块，夏季高温会导致光模块频繁宕机，需严格区分工业级与民用

•误区四：忽略兼容性：光模块需与交换机的接口封装（如SFP+ vs QSFP28）、协议（如以太网vs OTN）匹配，否则无法正常工作

避坑的办法是：首先要优先去选择主流的品牌，比如说华为、中际旭创、新易盛这一类的品牌。要去索要眼图测试报告以及环境测试报告来对性能进行验证。在工业场景当中去选择具有5年质保的产品，在民用场景当中去选择有3年质保的产品，如此这般就能够降低后期维护方面的风险。

六、光模块技术的发展趋势：高速化与智能化

伴随算力网络、5.5G、AI技术不断地发展着，光模块技术正在朝着三个方向进行迭代，持续地去突破性能层面上的瓶颈状况。

1. 速率持续提升：从400G到1.6T的跨越

数据中心方面的东数西算工程以及AI大模型所产生的算力需求，使得光模块的速率从100G/200G朝着400G/800G的方向进行升级。在未来的2到3年的时间里，1.6T光模块将会逐步地实现规模化的应用。核心技术方面的突破点存在以下这些情况：PAM4调制技术，它可以使得每一个符号承载2位数据，进而起到提升速率的作用；相干光传输这种技术，利用光的相位、偏振态来承载相关的信息，借助这样的方式来突破速率方面的限制；多芯并行传输这种方式，比如说MPO - 48接口，通过多芯光纤来提高总的带宽。

2. 功耗与体积优化：高密度部署的核心需求

数据中心交换机的端口密度处于持续提升的状态。举例而言1U规格的交换机能够支撑起32个400G端口。这便使得光模块需要有着更小的体积以及更低的功耗。借助芯片集成化的方式，像是把驱动电路和MCU整合到一个芯片之中。还有新型的材料，例如氮化镓GaN光源。以及高效的散热设计，比如说液冷封装。400G光模块的功耗从最初的10W下降到了5W以下，在未来还会进一步地突破到3W以下。

3. 智能化升级：运维效率的提升关键

光模块当下正处于从被动传输朝着智能感知方向进行升级的进程之中，其核心的方向包含如下这些方面：

•AI故障预测：通过分析光功率、温度的变化趋势，提前预警光模块故障（如光源老化），避免突发断网

•自适应调节：根据光纤损耗的变化，自动调节发射光功率，确保传输质量稳定

远程运维：可以借助网络来远程地对于光模块的固件实施升级操作，同时还能够对于参数进行配置，不需要去到现场进行操作，如此一来便使得运维的效率得到了提升。

4. 国产化替代加速：核心技术自主可控

在光模块的核心技术这一块的方面，国内的企业已经实现了从跟伴随别人走转变到自己处于领先的这样一种转变情况。国内的企业在100G以及400G光模块的市场当中所占的比例超过了60%。而且国内的企业在DFB光源、光探测器这类核心器件的国产化的比率在不断地提升。未来国内的企业将会进一步地突破相干光模块、1.6T光模块的核心技术方面的障碍问题，达到自主可控的状况。

七、总结：光模块光纤网络的核心动力

光模块乃是光纤通信系统当中的核心组成部分。它的技术水准直接对网络的带宽、距离以及智能程度产生影响。从1G到800G的速率处于不断变化的状态，从民用的场景朝着工业场景在进行拓展。光模块的发展一直是和数字经济的需求同步而行的。

要去掌握光模块的核心方面的知识，首先从光 - 电进行转换的基础性原理开端。接着存在速率、距离、封装的分类这样的逻辑情况。还有误码率、光功率的指标进行解读的相关内容。这些是精准地去进行选型以及高效地开展运维的关键所在。未来伴随高速化、智能化、国产化技术不断地实现突破，光模块会持续地被当作算力网络和智能互联的核心枢纽，来对数字经济朝着更高质量方向发展起到支撑的作用。
