 2千兆光4千兆电管理型环网交换机NCGT600-2S4GM/GPM-DR-X

2千兆光4千兆电管理型环网交换机NCGT600-2S4GM/GPM-DR-X

型号:NCGT600-2S4GM/GPM-DR-X

留言

描述: 2千兆光4千兆电管理型环网交换机NCGT600-2S4GM/GPM-DR-X支持2个1000Base-FX光口(SFP插槽)+4个10/100/1000Base-TX自适应以太网RJ45接口。其采用了自主研发的RING环网技术(网络故障自愈时间

产品描述

支持2个1000Base-FX光口(SFP插槽)+4个10/100/1000Base-TX自适应以太网RJ45接口。其采用了自主研发的RING环网技术(网络故障自愈时间<20ms)用户可轻易设定冗余环网以增加网络可靠性此外还支持CLI、SNMP、WEBVLAN管理,支持Console/Telnet命令行管理。丰富的QoS特征,用于数据流量控制和管理,支持环协议、RSTP以及STP以太网冗余,支持基于端口的VLAN,IEEE 802.1Q VLAN和GVRP协议。该产品同时采用无风扇、低功耗、工业级设计,能够适应恶劣的工业环境,-4085℃工作温度范围,能够满足各种工业现场的要求,提供经济的解决方案。 该设备可广泛应用于智能建筑,智慧城市,智慧社区,智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。


功能特点

支持2个1000Base-FX光口(SFP插槽),4个 10/100/1000Base-TX自适应以太网RJ45接口

支持IEEE802.3i,IEEE802.3u,IEEE802.3ab,IEEE802.3z,IEEE 802.3af/at标准

支持CLI、SNMPWEBVLAN管理,Console/Telnet 命令行管理,采用自主研发的环网技术,网络自愈时间<20ms

DC10-55V宽压双电源冗余备份,具有防反接保护功能

通过四级防雷芯片设计能有效抵御8kV以下雷击,同时防静电高达8-15kV

全工业级物料,IP40防护等级,低功耗、工业级设计:-40至85℃工作温度

波纹式高强度铝合金外壳,DIN导轨安装

通过公安部检验报告、FCC、CE、RoHS

支持PoE扩展,IEEE802.3af:最大功率15.4W,IEEE802.3at:最大功率30w


技术参数

接口

业务接口

2*100/1000Base-X SFP, 4*10/100/1000 Base-T

管理接口

1个Console RJ45控制口

电源接口

3P凤凰端子,双电源冗余

LED灯

电源指示灯:PWR(绿色) ;系统指示灯:SYS(绿色);网口指示灯:黄色(1000 or POE)绿色(Link)

线缆类型及距离

双绞线

0-100m(CAT5e,CAT6)

单模光纤

20/40/60/80/100KM

多模光纤

550m/2KM

光纤接口

LC/SC

网络拓扑&规模

环形拓扑

支持

星型拓扑

支持

总线拓扑

支持

树形拓扑

支持

混合式拓扑

支持

电气特性

输入电压

DC10-55V/AC 100-240V 50-60HZ

功耗

POE满载(Total power)<10W,POE满载<132W

PoE支持 可加配

PoE端口

1-4

PoE协议

802.3af,802.3at

PoE引脚分配

1,2,3,6

PoE管理模式

支持

二层交换

交换容量

40G

包转发率

14.9Mpps

MAC地址表

16K

VLAN支持及数量

支持4K

报缓冲区

8M

转发延迟

<10us

端口特性

交叉直连自适应

流量控制

支持

巨型帧

支持10Kbytes

生成树协议

支持STP/RSTP/MSTP

环网协议

支持ERPS

链路聚合

支持12组

组播

支持IGMP Snooping

端口镜像

支持

风暴抑制

支持

端口流量统计

支持

端口流量统

支持

QINQ

支持

防护

IP等级

IP40

电源浪涌防护

IEC 61000-4-5 Level 3(4KV/2KV)(8/20us)

网口浪涌防护

IEC 61000-4-5 Level 3(6KV/2KV)(10/700us)

辐射抗扰

IEC 61000-4-3 Level 3 (10V/m)

瞬间脉冲抗干扰

IEC 61000-4-4 Level 3 (1V/2V)

传导抗干扰

IEC 61000-4-6 Level 3 (10V/m)

电源频率磁场抗扰

IEC 61000-4-8 Level4(30A/m)

电压跌落

IEC 61000-4-11 Level3 (10V)

EMI

CLASS A

抗静电干扰

IEC 61000-4-2 Level 4 (15KV/30KV)

自由跌落

0.5m

汇聚服务




访问控制列表(ACL)

支持ACL 500条;

支持IP标准ACL;

支持MAC扩展ACL;

支持IP扩展ACL;



服务质量(QOS)

支持QoS重标记,优先级映射;

支持SP,WRR队列调度;

支持入口限速、出口限速;

支持基于流的QoS

管理功能


命令行

支持

管理串口

支持

Telnet

支持

WEB管理

支持

SNMP

支持SNMPv1/v2c

用户管理

支持

系统日志

支持

文件升级

支持

固件升级

支持

SFP模块DDM

支持

环境条件


工作温度

-40℃~+85℃

储藏/运输温度

-40℃~+85℃

相对湿度

5%~95% 不支持凝露(non-condensing)

散热方式

无风扇设计,自然散热

MTBF

100,000 小时

机械结构


尺寸

181X146X47mm

安装方式

卡轨式安装

重量

1KG

相关认证


认证

CE、FCC、RoHS、电信入网许可、公安部检测


产品选型

型号

规格(默认不含SFP模块和AC电源适配器)

2S4GM-DR

4*10/100/1000Base-T+2*1000 Base-X SFP/导轨式/DC10-55V

2S4GPM-DR

4*10/100/1000Base-T(PoE)+2*1000 Base-X SFP/导轨式/DC48-55V

2S4GM-DR-SC

4*10/100/1000Base-T+2*1000 Base-X SC/导轨式/DC10-55V

2S8GM-DR

8*10/100/1000Base-T+2*1000 Base-X SFP/导轨式/DC10-55V

2S8GPM-DR

8*10/100/1000Base-T(PoE)+2*1000 Base-X SFP/导轨式/DC48-55V

2S8GM-DR-SC

8*10/100/1000Base-T+2*1000 Base-X SC/导轨式/DC10-55V

2S16GM-DR

16*10/100/1000Base-T+2*1000 Base-X SFP/导轨式/DC10-55V

2S16GPM-DR

16*10/100/1000Base-T(PoE)+2*1000 Base-X SC/导轨式/DC48-55V

8S8GSM-DR

8*10/100/1000Base-T+8*1000 Base-X SFP/导轨式/DC10-55V

8S8GSPM-DR

8*10/100/1000Base-T(PoE)+8*1000 Base-X SFP/导轨式/DC48-55V

2X8GM-DR-L2/L3

8*10/100/1000Base-T+2*10G Base-X SFP+/导轨式/DC10-55V

2X8GPM-DR-L2/L3

8*10/100/1000Base-T(PoE)+2*10G Base-X SFP+/导轨式/DC48-55V

4X8GM-DR-L2/L3

8*10/100/1000Base-T+4*10G Base-X SFP+/导轨式/DC10-55V

4X8GPM-DR-L2/L3

8*10/100/1000Base-T(PoE)+4*10G Base-X SFP+/导轨式/DC48-55V

4X16GM-DR-L2/L3

16*10/100/1000Base-T+4*10G Base-X SFP+/导轨式/DC10-55V

4X16GPM-DR-L2/L3

16*10/100/1000Base-T(PoE)+4*10G Base-X SFP+/导轨式/DC48-55V

8XM-DR-L2/L3

8*10G Base-X SFP+/导轨式/DC10-55V

*此系列产品默认SFP光口,可选配SC/FC/ST光口,单纤/双纤可选,传输距离可选

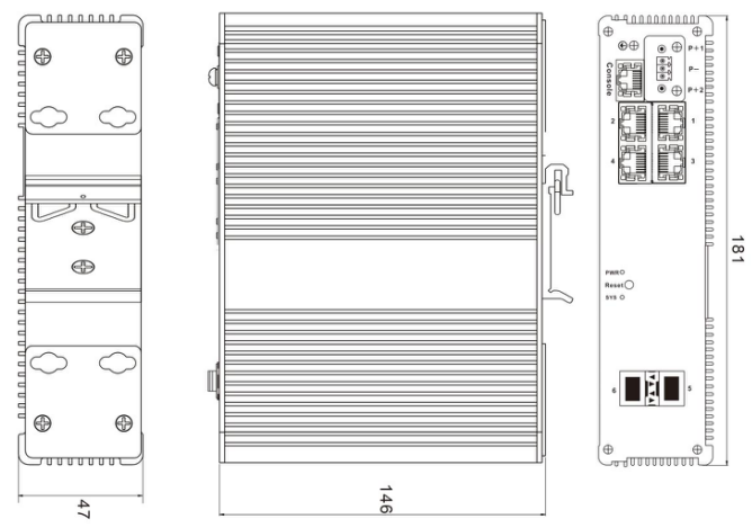

产品尺寸

 181*146*47mm
